SISTEMA DE GÁS INERTE “PURGA” - Economia de Gás Inerte de Até 90%
Maior Produtividade devido o menor tempo e um menor volume Gás inerte.


Sistema de gás inerte purga
Sistema de gás inerte purga

Sistema de gás inerte “purga”, são projetados para purificação rápida de todos os tamanhos de tubos de 12,5 mm a 420 mm- diâmetro interno. Esta purga irá reduzir significativamente a corrosão e óxidos na superfície interna das soldas da tubulação. As áreas afetadas de solda podem ser cotovelos para dentro, e flanges que são feitas de aço, aço inoxidável ou ligas.

Características do sistema de purga


  • Versatilidade para todos os procedimentos de soldagem da tubulação, posições e materiais.
  • Especialmente adequado para aplicações nucleares, químicos e alimentos, farmacêuticos, lacticínios, industrias de sucos, industria sucro-alcooleira;
  • Livre de contaminação componentes do sistema.
  • Econômico de até 90%: usa menos gás inerte devido ao volume da câmara de pequeno porte.
  • Poupar tempo: menos tempo devido a um reduzido volume de purga.
  • Completamente selado ambiente - flexíveis defletores duplos lábios - para ajustar o diâmetro da tubulação correspondente, assegurando uma vedação completa da parede.
  • Fácil de usar: o sistema pode ser puxado para fora através de pequenos orifícios ou desmontadas.
  • Resistente ao calor: o sistema pode ser deixado no local até a conclusão da soldagem comum.
  • O sistema também pode ser utilizado para fins de limpeza.

INFORMAÇÕES ABAIXO SÃO UM GUIA GERAL PARA USO DE EQUIPAMENTOS DE PURGA

Durante o processo de soldagem de tubos. Esta informação é fornecida como cortesia da soldas brasil para os seus clientes e é destinada como suplemento dos produtos de purga da soldas brasil.

Se você tem alguma dúvida em qualquer aspecto a respeito do uso deste equipamento favor acessar www.soldasbrasil.com.br ou contactar nosso departamento técnico 55+11-50346669 que teremos prazer em esclarecer qualquer dúvida.

1- Na montagem da unidade de purga, tenha certeza que todas as conexões estejam conectadas e apertadas apropriadamente. Todas as outras unidades são pre montadas. Conecte a mangueira de purga.

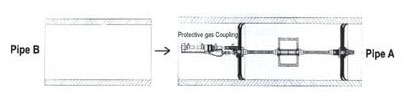

2- Empurre a unidade de purga pra cima dentro do tubo a, de modo que o fino cabo de aço fique disponível para ser puxado após o término da soldagem.

Sistema de gás inerte “purga”

3- Localize a mangueira de purga e o cabo através da próxima seção de Tubo.

4- Align pipes a and b. Alinhe tubos a e b

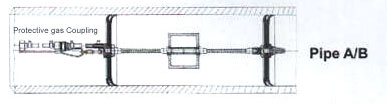

5- Puxe a unidade de purga para dentro do tubo b aproximadamente 3 a 5 polegadas de maneira que os abafadores estejam em qualquer lado da zona de soldagem.

Sistema de gás inerte “purga”

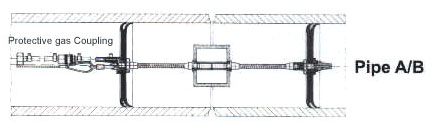

6- Faça a purga, normalmente de 2 a 4 minutos, usando um indicador de Oxigênio para medir o volume residual de oxigênio preferencialmente abaixo de 70 ppm, ou o valor ajustado pelo controle de qualidade.

Sistema de gás inerte “purga”

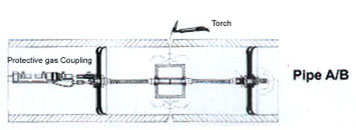

7- Prossiga a soldagem

8- Depois que a soldagem estiver completada, mantenha a purga por um minuto extra durante a fase de esfriamento para evitar oxidação.

9- Puxe a unidade de purga através da seção completa, parando perto da próxima seção

Sistema de gás inerte “purga”

10- Se mais seções tiverem que ser adicionadas, repita as instruções de 3 a 9.
